1250kVA 11kv หม้อแปลงไฟฟ้าระบบจำหน่ายแบบแช่น้ำมัน
Nov 06, 2025
ฝากข้อความ
คุณสมบัติของหม้อแปลงไฟฟ้าระบบจำหน่ายแบบฝังน้ำมันขนาด 1250kVA 11kv
หม้อแปลงไฟฟ้าระบบจำหน่ายแบบแช่น้ำมันแบบสามเฟส-ใช้โครงสร้างฉนวนชนิดใหม่ และทำให้ความต้านทานการลัดวงจร-มีความแข็งแกร่ง แกนเหล็กทำจากแผ่นเหล็กซิลิกอนรีดเย็นคุณภาพสูง กลุ่มขดลวดแรงดันไฟฟ้าสูง - ประกอบด้วยเส้นทองแดงปลอดออกซิเจนคุณภาพสูง และใช้โครงสร้างแบบดรัมหลายแบบ
โครงสร้างที่เชื่อถือได้
ด้วยพื้นฐานของกรอบแบบดั้งเดิมและเทคนิคที่ได้รับการพิสูจน์แล้ว บริษัทของเราได้ทำการปรับปรุงอย่างมาก เป็นต้น เราใช้ห่วงเกลียวที่มีเส้นทางน้ำมันตามยาวเพื่อสร้างผลการระบายความร้อนที่ดีขึ้น เราปรับปรุงการรองรับที่มีประสิทธิผลของหน้าเทอร์มินัลของลูปเพื่อเพิ่มความสามารถในการป้องกัน-กระแสไฟฟ้าลัดวงจร
วัสดุที่ดีเยี่ยม
เราใช้ท่อทองแดงที่ปราศจากออกซิเจนซึ่งมีความต้านทานต่ำ ซึ่งจะนุ่มนวลขึ้นและปราศจากเสี้ยนหลังจากผ่านการบำบัดเพิ่มเติมหลายครั้ง ดังนั้นการสูญเสียโหลดของหม้อแปลงของเราจึงลดลงและประสิทธิภาพทางไฟฟ้าดีขึ้น นอกจากนี้เรายังใช้แผ่นเหล็กซิลิกอนคุณภาพสูงและชิ้นส่วนฉนวนเคลือบไม้คุณภาพสูง และเรายังใช้น้ำมันหม้อแปลงที่ผ่านการกรองอย่างทั่วถึงและวัสดุซีลยางคุณภาพสูง วัตถุดิบทั้งหมดได้ผ่านการทดสอบคุณภาพด้วยการตรวจสอบมาตรฐาน ISO90000 ระดับชาติ
เทคโนโลยีที่ดีและประสิทธิภาพทางเศรษฐกิจ
เมื่อเปรียบเทียบกับผลิตภัณฑ์รุ่นก่อนๆ ซีรีส์ S9 และสูงกว่าจะช่วยลดการสูญเสียการโหลดลง 10% และการสูญเสียโหลดลง 24% และไม่มีกระแสไฟฟ้าโหลดลง 46% ส่งผลให้ต้นทุนการดำเนินงานลดลง 19%
เอกสารข้อมูลทางเทคนิคของหม้อแปลงไฟฟ้าระบบจำหน่ายแบบแช่น้ำมัน 11KV S9, S9-M
ความจุสูงสุด (KVA) |
อัตราส่วนแรงดันไฟฟ้า | กลุ่มการเชื่อมต่อ | ความต้านทาน | การสูญเสีย | ไม่มีกระแสโหลด (%) | น้ำหนัก | ขนาด (LXBXH) |
||||
| ไฟฟ้าแรงสูง | แรงดันไฟฟ้าต่ำ | ไม่มีภาระ | โหลด | ส่วนที่ใช้งานอยู่ | น้ำมัน | ทั้งหมด | |||||
| 5 | 11 10.5 10 6.3 6 |
0.4 0.69 |
หยิน0 ไดน์11 |
4% |
0.07 | 0.35 | 4 | 50 | 45 | 145 | 550*450*800 |
| 10 | 0.09 | 0.40 | 3.5 | 70 | 55 | 185 | 550*450*800 | ||||
| 20 | 0.11 | 0.52 | 3.0 | 110 | 60 | 235 | 660*505*850 | ||||
| 30 | 0.13 | 0.63/0.6 | 2.3 | 130 | 65 | 265 | 660*530*870 | ||||
| 50 | 0.17 | 0.91/0.87 | 2.0 | 195 | 80 | 365 | 740*600*930 | ||||
| 63 | 0.20 | 1.09/1.04 | 1.9 | 230 | 80 | 400 | 720*620*100 | ||||
| 80 | 0.25 | 1.31/1.25 | 1.9 | 260 | 95 | 460 | 770*640*1030 | ||||
| 100 | 0.29 | 1.58/1.5 | 1.8 | 300 | 95 | 510 | 820*710*970 | ||||
| 125 | 0.34 | 1.89/1.8 | 1.7 | 335 | 115 | 585 | 1040*680*1080 | ||||
| 160 | 0.40 | 2.31/2.2 | 1.6 | 405 | 130 | 685 | 1090*670*1130 | ||||
| 200 | 0.48 | 2.73/2.6 | 1.5 | 490 | 150 | 810 | 1160*760*1090 | ||||
| 250 | 0.56 | 3.2/3.05 | 1.4 | 565 | 170 | 835 | 1215*775*1180 | ||||
| 315 | 0.67 | 3.83/3.65 | 1.4 | 655 | 200 | 1095 | 1345*890*1205 | ||||
| 400 | 0.80 | 4.52/4.3 | 1.3 | 840 | 250 | 1385 | 1450*935*1240 | ||||
| 500 | 0.96 | 5.41/5.15 | 1.2 | 935 | 235 | 1505 | 1410*970*1290 | ||||
| 630 | 4.5% |
1.20 | 6.2 | 1.1 | 1100 | 330 | 1830 | 1595*1040*1315 | |||
| 800 | 1.40 | 7.5 | 1.0 | 1360 | 370 | 2225 | 1765*1170*1350 | ||||
| 1000 | 1.70 | 10.3 | 1.0 | 1455 | 475 | 2555 | 1855*1255*1490 | ||||
| 1250 | 1.95 | 12.0 | 0.9 | 1715 | 545 | 3140 | 1885*1270*1590 | ||||
| 1600 | 2.40 | 14.5 | 0.8 | 2095 | 630 | 3680 | 1950*1620*2020 | ||||
| 2000 | 2.80 | 19.8 | 0.8 | 2340 | 715 | 4190 | 2060*1740*2050 | ||||
| 2500 | 3.30 | 23.0 | 0.7 | 2920 | 830 | 5100 | 2250*1800*2100 | ||||
| หมายเหตุ: การแตะช่วงแรงดันสูง: ± 5%, ± 2 * 2.5%; ความถี่ 50Hz | |||||||||||
การประยุกต์ใช้หม้อแปลงไฟฟ้าระบบจำหน่ายแบบเติมน้ำมัน
- โรงงานอุตสาหกรรม (โรงงานผลิต โรงกลั่น) ที่ต้องการจ่ายพลังงานให้กับเครื่องจักรกลหนัก
- อาคารพาณิชย์ (ห้างสรรพสินค้า โรงแรม อาคารสำนักงาน) ที่มีความต้องการไฟฟ้าความหนาแน่นสูง-
- โครงการเทศบาลหรือสาธารณูปโภค (การอัพเกรดสถานีย่อย พื้นที่พักอาศัย 配电) ที่ต้องการการแปลงแรงดันไฟฟ้าปานกลาง-ถึง-
การปรับแต่งไม่จำเป็น
หม้อแปลงแช่น้ำมัน 1250kVA
หม้อแปลงแช่น้ำมันขนาด 1250kVA-ของ GNEE นำเสนอข้อกำหนดทางเลือกที่หลากหลายเพื่อตอบสนองความต้องการของลูกค้าที่แตกต่างกัน แรงดันไฟฟ้าของหม้อแปลงไฟฟ้าสามารถปรับแต่งได้ตามความต้องการของลูกค้า โดยมีการผสมผสานระหว่างแรงดันไฟฟ้าสูง-และแรงดันไฟฟ้าต่ำ-ทั่วไปเพื่อปรับให้เข้ากับสภาพแวดล้อมการส่งกำลังที่แตกต่างกัน เพื่อปรับปรุงประสิทธิภาพและความปลอดภัย หม้อแปลงไฟฟ้าจึงติดตั้งอุปกรณ์ควบคุมอุณหภูมิที่ปรับได้เพื่อให้มั่นใจว่าการทำงานมีเสถียรภาพภายใต้สภาวะการทำงานต่างๆ ถังน้ำมันทำจากเหล็กที่มีความแข็งแรงสูง-ซึ่งมีความต้านทานการกัดกร่อนและทนต่อแรงดันได้ดีเยี่ยม จึงมั่นใจได้ถึงความทนทาน-ในการใช้งานในระยะยาว ระบบป้องกันอุณหภูมิเสริมและอุปกรณ์ป้องกันโอเวอร์โหลดสามารถตัดวงจรได้ทันเวลาเมื่ออุปกรณ์ผิดปกติเพื่อป้องกันความเสียหาย
ลูกค้ายังสามารถเลือกวิธีการทำความเย็นประเภทต่างๆ ได้ เช่น การระบายความร้อนด้วยอากาศตามธรรมชาติและการระบายความร้อนด้วยอากาศแบบบังคับ เพื่อปรับให้เข้ากับความต้องการอุณหภูมิแวดล้อมที่แตกต่างกัน ระบบฉนวนของหม้อแปลงไฟฟ้าทำจากวัสดุคุณภาพสูง- ซึ่งสามารถปรับปรุงความต้านทานการลัดวงจร- และอายุการใช้งานได้อย่างมีประสิทธิภาพ นอกจากนี้ ระบบตรวจสอบอัจฉริยะสามารถกำหนดค่าได้ตามความต้องการเพื่อตรวจสอบสถานะการทำงานของอุปกรณ์แบบเรียลไทม์ ให้ข้อมูลการเตือนล่วงหน้า และรับรองการทำงานที่ปลอดภัยของอุปกรณ์
ประวัติบริษัท
GNEE TRANSFORMER มีกำลังการผลิตที่แข็งแกร่งและทีมการตลาดที่มีประสิทธิภาพ
ผลิตภัณฑ์หม้อแปลงไฟฟ้าของเราประกอบด้วยหม้อแปลงไฟฟ้าแรงสูงพิเศษ- 500kV, 400kV, 330kV, 220kV และ 110kV หม้อแปลงชนิดแห้ง-ชนิดต่างๆ/หม้อแปลงจุ่มน้ำมัน/หม้อแปลงโลหะผสมอสัณฐานขนาด 35kV และต่ำกว่า หม้อแปลงพลังงานใหม่และสถานีไฟฟ้าย่อยสำเร็จรูป
ซีรี่ส์การส่งออก: หม้อแปลงเฟสเดียว- หม้อแปลงสาม-เฟส หม้อแปลงทรงกระบอก หม้อแปลงแยก หม้อแปลงควบคุม ตัวควบคุมแรงดันไฟฟ้าและผลิตภัณฑ์อื่นๆ และข้อกำหนดต่างๆ ของหม้อแปลงพิเศษ เช่น หม้อแปลงกราวด์ คอยล์ป้องกันอาร์ก หม้อแปลงบิทคอยน์ เคบินสำเร็จรูป เครื่องปฏิกรณ์ หม้อแปลงเตาไฟฟ้า หม้อแปลงเรียงกระแส หม้อแปลงทำเหมือง หม้อแปลงทางทะเล ฯลฯ
GNEE TRANSFORMER ผ่านการรับรองระบบ ISO9001, ISO14001, ISO45001, SA8000 อย่างต่อเนื่อง ในเวลาเดียวกัน หม้อแปลงไฟฟ้าระบบจำหน่ายระดับ 10kV และ 35KV และสถานีย่อยแบบกล่องได้รับการรับรองจากคณะกรรมการเทคนิคไฟฟ้าระดับนานาชาติ- IEC, การรับรอง US UL, การรับรอง TUV ของเยอรมัน, การรับรอง CE ของสหภาพยุโรป, การรับรอง KEMA ของดัตช์ และการรับรอง GOST การขายผลิตภัณฑ์ของเราครอบคลุมตลาดทั่วโลก รวมถึง 72 ประเทศและภูมิภาค เช่น สหรัฐอเมริกา ยุโรป แคนาดา เม็กซิโก เป็นต้น

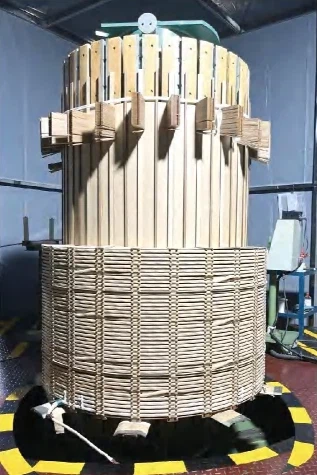

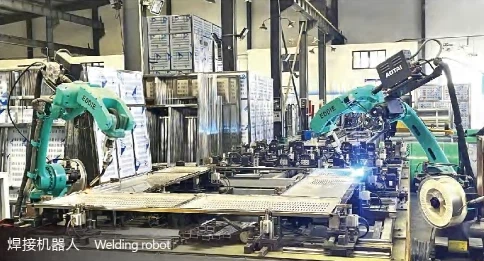

การแสดงอุปกรณ์การประชุมเชิงปฏิบัติการหม้อแปลงไฟฟ้า
ประเภทของหม้อแปลงไฟฟ้าจาก GNEE
รับข้อกำหนดการสั่งซื้อหม้อแปลงไฟฟ้า
หม้อแปลงไฟฟ้า GNEEข้อกำหนดการสั่งซื้อ
|
เมื่อเลือกผลิตภัณฑ์ของบริษัทเรา โปรดระบุข้อมูลต่อไปนี้เพื่อให้บริการคุณได้ดียิ่งขึ้น |
||
|
ผู้เรียกร้อง |
||
|
ผู้เรียกร้อง: |
วิธีโทรศัพท์: |
โทรสาร: |
|
ผู้นำด้านเทคนิคโครงการ: |
วิธีโทรศัพท์: |
ตู้ไปรษณีย์: |
|
การเลือกประเภทหม้อแปลงไฟฟ้า |
||
|
□หม้อแปลงแห้ง {□SC(B) อีพอกซีเรซิน □SC(B) ไม่-ห่อหุ้ม} □กล่องอเมริกัน(ZGS) {□ประเภทเทอร์มินัล(-Z-) □ประเภทเครือข่ายริง (-H-)} □เปลี่ยนกล่องยุโรป (YBM){□ เปลี่ยนแบบแห้ง □เปลี่ยนถ่ายน้ำมันเครื่อง} |
□ น้ำมัน-หม้อแปลงแช่น้ำมัน{□ ปิดผนึกอย่างเต็มที่ (-M-) □หมอนแบริ่งน้ำมัน-} □หม้อแปลงโลหะผสมอสัณฐาน{□อสัณฐานแห้ง □ อสัณฐานของน้ำมัน} □ หม้อแปลงชนิดพิเศษ {วงจรเรียงกระแส เตา เหมือง ฯลฯ} |
|
การเลือกข้อมูลพื้นฐานของหม้อแปลงไฟฟ้า
|
ประเทศที่ใช้งาน: |
|
|
หมายเลขเฟส: |
□สาม-เฟส(S แบบธรรมดา) □ โมโนเฟส □อื่นๆ() |
|
ความถี่: |
□50Hz (ธรรมดา) □60Hz □ อื่นๆ() |
|
น้ำมันหม้อแปลง: |
□#25(ธรรมดา) □#45(อุณหภูมิต่ำสุดต่ำกว่า-25 องศา ) |
|
ความจุสูงสุด: |
□( )kVA เงื่อนไขการใช้งาน □ประเภทกลางแจ้ง □ประเภทภายในอาคาร |
|
ระดับความสูง: |
□น้อยกว่า 1,000 ม. (ธรรมดา) □1,000-2,000 ม. □3,000 ม. ขึ้นไป |
|
แรงดันไฟฟ้า (ไฟฟ้าแรงสูง) |
□6kV □10kV □20kV □35kV □66kV □110kV □220kV □อื่นๆ() |
|
แรงดันไฟฟ้า (แรงดันต่ำ) |
□0.4kV □0.66kV □10kV □10.5kV □35kV □其他 อื่นๆ( ) |
|
กลุ่มที่เชื่อมต่อกัน |
□Dyn11(ธรรมดา) □Yyn0 □YNd11 □li0(เฟสเดียว-) □อื่นๆ() |
|
ความต้านทาน (%): |
□4% □4.5% □5.5% □6% □6.5% □7.5% □8% □อื่นๆ( ) |
|
โหมดควบคุมแรงดันไฟฟ้า |
□การควบคุมแรงดันไฟฟ้าโดยไม่มีการกระตุ้น (แบบทั่วไป) □เปิด-การควบคุมแรงดันไฟฟ้าโหลด(Z) |
|
ช่วงการควบคุมแรงดันไฟฟ้า |
□±2*2.5% □±5% □±3*2.5% □อื่นๆ() |
การเลือกอุปกรณ์เสริมหม้อแปลง
|
□พัดลม □ควบคุมอุณหภูมิ{□ ทั่วไป □ด้วยอินเทอร์เฟซคอมพิวเตอร์ 485} □กล่องแห้ง{□เหล็กแผ่นธรรมดา □อลูมิเนียมอัลลอยด์ » สแตนเลส} □ระดับการป้องกันของเคสแบบแห้ง(□IP20(แบบธรรมดา) □IP( )} □ข้อกำหนดความสูงของกล่องแห้ง{□ไม่มี □ข้อกำหนด[ ]} □ โหมดเดินสายเคเบิลออกของเชลล์แปรผันแบบแห้ง {□ ขึ้น-และ-ออก □ ขึ้น-และ-ลง □ลง-เข้า/ลง-ออก □ลง-เข้า/ขึ้น-ออก □ลง-เข้า/ลง-ออก □ลง-ใน/ ด้านข้าง-ออก [□ซ้าย □ ขวา-ออก]} |
|
บันทึก: 1. (ข้อกำหนดการเปลี่ยนแบบแห้งของหม้อแปลง 100kVA ไม่รวมพัดลม เช่น พัดลม จำเป็นต้องชาร์จ 2.(เปลี่ยนถ่ายน้ำมันเครื่อง<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee) |
ข้อกำหนดพิเศษอื่น ๆ (มีค่าใช้จ่ายเพิ่มเติมด้านล่าง)
|
หม้อแปลงแห้ง |
□เปลือกและแผ่นด้านล่าง{□ธรรมดา □ปิดผนึกอย่างเต็มที่} □สวิตช์เดินทาง □แม่เหล็กแท้จริง □หม้อแปลงลำดับศูนย์ □แถบทองแดงไปยังตู้แรงดันต่ำ □ตาข่ายป้องกัน □แสงสว่าง □100kVA หรือน้อยกว่า พัดลม □โช้คอัพ |
|
หม้อแปลงจุ่มน้ำมัน- |
□น้ำมัน No.45 สำหรับพื้นที่ที่ไม่ใช่-อุณหภูมิต่ำ □แบรนด์ที่กำหนดบน-ตัวควบคุมแรงดันไฟฟ้าโหลด □400kVA และต่ำกว่าเฟส OABC ของเต้าเสียบแรงดันต่ำพร้อมขั้วต่อสายไฟ □630kVA หรือต่ำกว่าต้องมีการควบคุมอุณหภูมิ □800kVA หรือต่ำกว่า เต้ารับแรงดันต่ำเฟส 0 ต้องใช้ขั้วต่อสายไฟ □630kVA และต่ำกว่าต้องติดตั้งรีเลย์แก๊ส |
