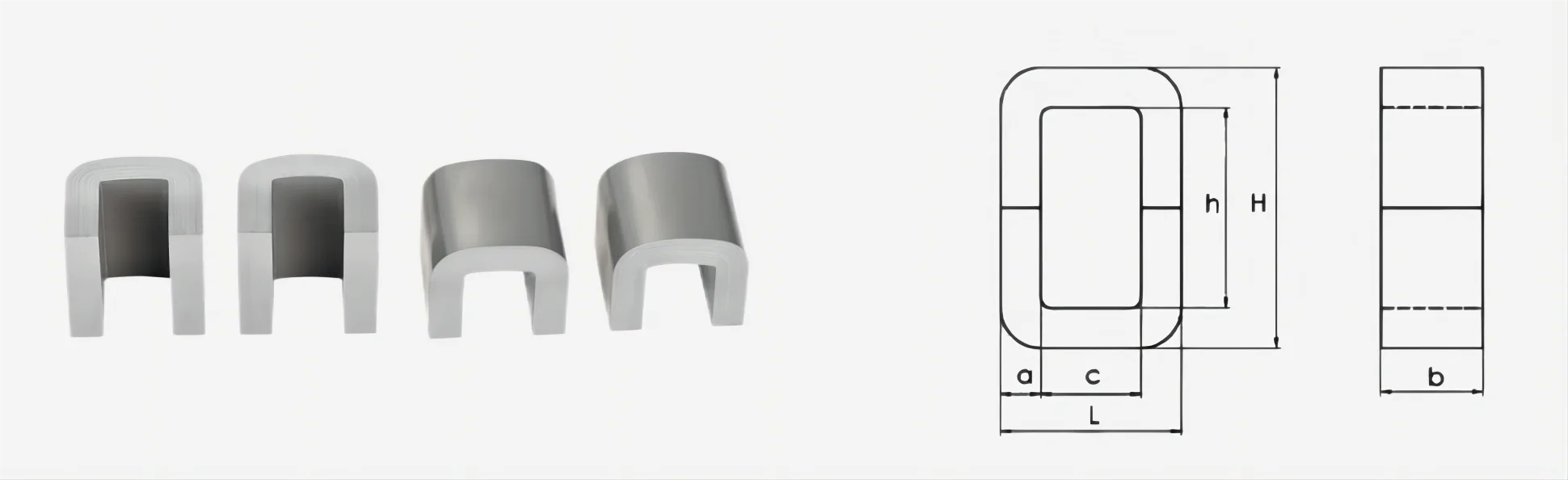

แกนโทรอยด์แบบบาดแผลอสัณฐานและนาโนคริสตัลไลน์สำหรับเครื่องปฏิกรณ์เซ็นเซอร์หม้อแปลง

วัสดุและโครงสร้างของ Toroidal Core ของบาดแผล

สถานะอสัณฐาน:

แกนกลางถูกสร้างขึ้นครั้งแรกจากโลหะผสมอสัณฐานที่แข็งตัวอย่างรวดเร็ว โดยพื้นฐานแล้วคือ "แก้วโลหะ" ที่ไม่มีโครงสร้างผลึก

สถานะนาโนคริสตัลไลน์:

จากนั้นริบบิ้นอสัณฐานนี้จะถูกอบอ่อน ทำให้เกิดการตกผลึกเป็นโครงสร้างที่มีความละเอียดมาก- (10-20 นาโนเมตร) สิ่งนี้จะสร้างโครงสร้างที่มีนาโนคริสตัลแม่เหล็กละเอียดพิเศษฝังอยู่ภายในเมทริกซ์อสัณฐาน

แกนอสัณฐานและนาโนคริสตัลไลน์ ลักษณะสำคัญ

• การซึมผ่านสูง:

คุณสมบัตินี้ช่วยให้แกนเป็นแม่เหล็กได้ง่ายและนำฟลักซ์แม่เหล็ก นำไปสู่การออกแบบที่มีประสิทธิภาพมากขึ้น

• การสูญเสียคอร์ต่ำ:

โครงสร้างนาโนคริสตัลไลน์ช่วยลดการสูญเสียพลังงานแม่เหล็กได้อย่างมาก ซึ่งเป็นสิ่งสำคัญสำหรับการใช้งานที่มีความถี่สูง-

ความหนาแน่นของฟลักซ์แม่เหล็กที่มีความอิ่มตัวสูง : ช่วยให้แกนกลางสามารถจัดการกับสนามแม่เหล็กที่สูงขึ้นได้ ทำให้อุปกรณ์มีขนาดเล็กลงและเบาลง

• เสถียรภาพทางความร้อนที่ดี:

แกนทำงานได้ดีในช่วงอุณหภูมิที่หลากหลาย

โช้คโหมดทั่วไป:

ใช้เพื่อกรองสัญญาณรบกวนในโหมด-ทั่วไปในแหล่งจ่ายไฟและอุปกรณ์อิเล็กทรอนิกส์อื่นๆ

หม้อแปลงกระแส:

ความแม่นยำและความเชิงเส้นสูงทำให้เหมาะสำหรับการวัดกระแสที่แม่นยำ

หม้อแปลงไฟฟ้ากำลัง:

การสูญเสียต่ำและประสิทธิภาพสูงทำให้เหมาะสำหรับการแปลงพลังงาน

เครื่องขยายสัญญาณแม่เหล็ก:

ใช้ในการควบคุมและการประยุกต์ใช้พลังงานซึ่งผลประโยชน์ที่ได้รับสูงจะเป็นประโยชน์

ตัวเหนี่ยวนำความถี่สูง-:

พวกมันใช้ทดแทนเฟอร์ไรต์และเหล็กซิลิกอนได้อย่างดีเยี่ยมในการใช้งานความถี่กลางและสูง-หลายประเภท
